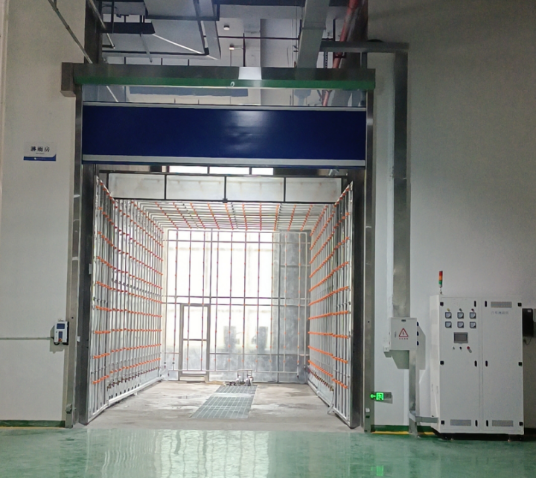

定制淋雨試驗房簡介

1、本試驗室的試驗目的主要是被試產品在淋雨條件下,產品防止雨水滲透的能力和遭到淋雨時或之后的防雨性能.

2、檢查車窗與天窗安裝、小轎車、農業車頂面、側面是否經得住雨水噴射,密封性能是否可靠,安裝方法是否正確；

3、適用于檢測戶外機動車的防水密封性，通過淋雨房，把淋雨檢測的條件與外面自然狀態相類似，來確認汽車的水密封狀態的設備，對可能漏雨的部位實施結構改善。

定制淋雨試驗房控制系統說明

一：電控控制系統1）本電控方案力求經濟適用，結構合理，安全可靠。液晶顯示觸摸屏輸出一套，能夠實現手動設定，自動控制方式。

2）設備整體接地，控制系統還設定了各種保護功能，有漏電保護功能、水泵故障報警保護、水池自動加水水滿及缺水報警保護等，完善的保護功能確保了淋雨房能長期穩定運行，具有多重保護功能，安全可靠。

3）安全保護裝置：系統含漏電保護、斷水保護、水泵堵塞保護、電機過載保護、電機缺相保護以及斷電保護等；均采用聲光報警。

二：PLC系統PLC程序對各動作的保護應互鎖可靠，其外圍電路對PLC輸出應具有可靠保護，電氣控制發生故障時有停機保護，信號顯示和報警功能等。

三：控制柜1）控制柜中集成信捷PLC、7寸觸摸屏，斷路器，電器采用施耐德品牌。按鈕、指示燈和連接端子等。柜頂安裝3色信號指示燈及蜂鳴器，以求在第一時間發出警示通告。

2）現場控制柜設置手動與自動切換選擇按鈕。其中補水和排水必須設置手動-自動控制切換。

四：水泵控制1)采用國內流量計調節閥控制流量

2)噴水過程中水泵因為故障而停機時。

五：故障手動緊急停止1)設置緊急停止按鈕。要求安裝在顯眼、便于操作的位置。

2）緊急停止回路由硬件構成，不能依靠PLC停止電路。

3）緊急停止時，控制電源、輸出電源、PLC輸入輸出電源等停止供給。

六：電路保護 1）所有電機要采用用熱繼電器進行過負荷保護。

2）緊急停止、過電流等異常引起設備停止時，必須按“運轉準備"按鈕之后，設備才可以再啟動。

七：使用環境溫度：5℃～45℃，相對濕度：≤85%RH
